展開例

端子清掃・・・LCD端子部へのプラズマ処理を行い、次工程での密着性を改善します【FPCやCOGなどの実装前処理】

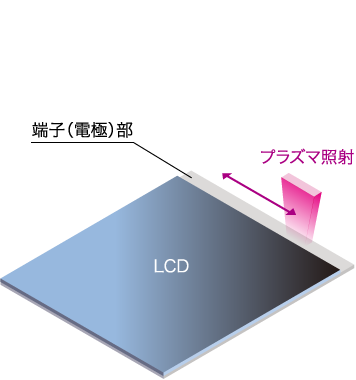

LCD組立工程 工程図1

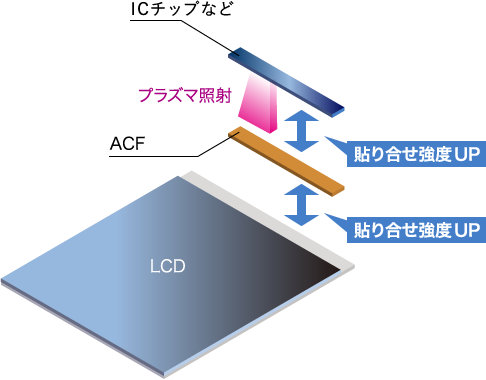

LCD組立工程 工程図3

SPOT型大気圧プラズマ装置 導入事例

ガラス基板表面を洗浄し、次工程の塗工性能やwet洗浄の効率を改善します

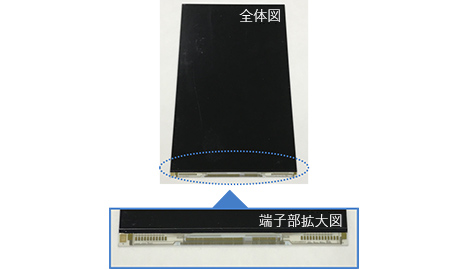

スマートフォン向け小型液晶パネル

図:スマートフォン向け小型液晶パネル

従来工法

アルコール等(有機溶剤)で
拭き取り脱脂・洗浄


FPCとの接着強度が向上せず。
また本圧着時間が長くなり生産タクトに影響を及ぼす。
洗浄が不完全な状態

プラズマ洗浄工法

アルコール等(有機溶剤)で
拭き取り脱脂・洗浄

プラズマ洗浄

FPCとの接着強度が向上、
また本圧着時間が約25%程短縮。
洗浄が完璧な状態

適応装置

大気圧リモートプラズマ装置 イメージ

スポット型 大気圧プラズマ装置
